[三葉羅茨鼓風機安裝圖]結合圖詳細說明

　　三葉羅茨鼓風機屬于恒流量風機，輸出的壓力隨管道和負載的變化而變化，風量變化很小，并具有流量穩定、自適應性強、維護簡單等特點，因此三葉羅茨鼓風機作為一種通用的氣源設備，在國民經濟各個行業的生產工藝流程中都有著廣泛的應用。因其良好的經濟性、穩定性，具有很強的競爭力，廣泛應用于化工、水泥、水處理、鋼鐵、電力、冶金、煤礦、氣力輸送、造紙、紡織等多個行業，幾乎涉及國民經濟各個領域。下面鴻廣小編結合三葉羅茨鼓風機安裝示意圖簡單介紹一下在安裝中的要求和注意事項

　　一、安裝要求：

　　1、安裝場所

　　風機周圍要留有足夠的空間，以滿足檢修和拆卸的需要。三葉羅茨鼓風機四周應有不窄于1.5~2m的寬裕位置，以便進行維護、保養和檢修。考慮到檢修的需要，最好在鼓風機上方安裝一個葫蘆吊。

　　三葉羅茨鼓風機安裝在室內時，應保證機房?jī)?nèi)照明充分、空氣干燥并具有良好的通風狀況。如果鼓風機直接從機房?jī)?nèi)吸入空氣，室內、外通氣口截面積應為鼓風機進氣口截面積的5倍以上。輸送易燃、易爆及有害氣體時,應設置通風換氣設備。對于安裝在戶外的三葉羅茨鼓風機，應采取必要的防曬、防雨措施。風機的工作環境溫度不得超過40攝氏度，如超過時，要采取措施進行降溫，否則縮短風機的使用壽命。風機室外配置時，請?jiān)O(shè)置防雨棚。

　　2、基礎尺寸

　　地基要牢固，表面要平整，并且要高出地面10-25㎝。基礎的長度和寬度，一般比機座每邊寬出100~150mm。基礎高出地面的髙度，通常為100~250mm。安裝在戶外的鼓風機，基礎底面應處于冰凍線以下，以免基礎因土壤冰脹而發生變形。為防止振動傳播，基礎不得與建筑物墻體剛性連接,與墻壁的距離一般不得小于300mm,最好在基礎周圍填充爐渣、砂礫等疏松物質。

　　3、基礎施工

　　一般施工程序?yàn)?①放線,挖土方，夯實地基;②釘模板，下鋼筋，安放地腳螺栓(一次灌漿法)或安放澆注地腳螵栓預留孔的模子(二次灌漿法);③澆注混凝土;④維護養生，拆除模板等。⑤大型基礎要求進行預壓。預壓重量為鼓風機重量的1.25-1.5倍，直到基礎不再繼續下沉為止。

　　(1)一次灌漿法。澆灌基礎時，預先把地腳螺栓埋入。其優點是地腳螺栓穩定性好，缺點是調整不方便。

　　(2)二次灌漿法。澆灌基礎時，利用模子在基礎內留出地腳螺栓的安裝孔。安裝時穿上地腳螺栓,用混凝土或水泥砂漿把預留孔填滿。優點是安裝時地腳棵栓調整方便，但螺栓與基礎的連接

不如用一次.

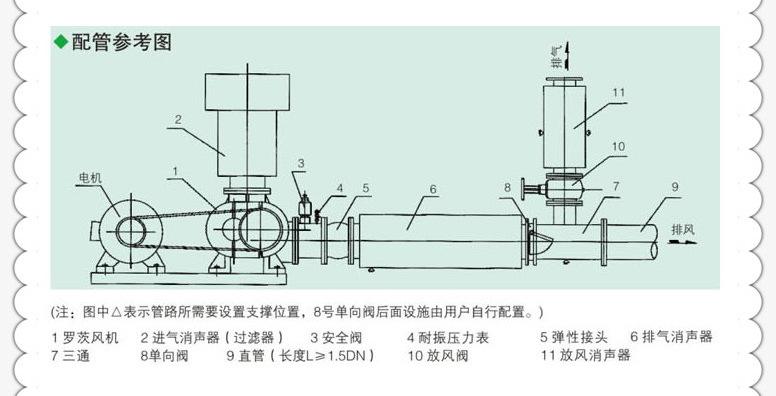

　　二、管道安裝注意事項

　　1、三葉羅茨鼓風機管道應連接嚴密，不得漏氣，在適當?shù)奈恢迷O(shè)置支架。

　　2、管道材料應能承受排氣溫度和壓力。(盡量采用鋼管)

　　3、管道內部要清潔、無異物，防止雜物進入。

　　4、管道上要安裝單向閥，防止由于風機逆轉而引起的回流高壓氣體進入風機，導致毀壞風機。注意：?jiǎn)蜗蜷y要安裝在水平管道上。

　　5、多臺風機并列運轉的場合，各分管道上須設置閘閥(其中一臺風機檢修時，可截止該管道)。

　　6、管道上應設有排空閥，防止風機帶負荷起動，三葉羅茨鼓風機應空載起動后再逐漸關閉排空閥。帶負荷運轉，停機時，也應先打開排空閥確認風機不帶負荷后，再關停風機。

　　三、安裝注意事項

　　1、不應把三葉羅茨鼓風機安裝在人經常出入的場所，以防受傷和燙傷。

　　2、不應把風機安裝在易產生易燃、易爆及腐蝕性氣體的場所，以防火災和中毒等事故。

　　3、根據進排氣口方向和維修需要，基礎面四周應留有適當寬裕的空間。

　　4、三葉羅茨鼓風機安裝時，應察看地基是否牢固，表面是否平整，地基是否高出地面等。

　　5、風機室外配置時，應設置防雨棚。

　　6、風機在不大于40℃的環境溫度下可長期使用，超過40℃時，應安裝排氣扇等降溫措施，以提高風機使用壽命。

　　7、當輸送空氣介質，其含塵量一般不應超過100mg/m3。

　　三葉羅茨鼓風機在安裝中可能會遇到各種問題，安裝很簡單，如有不明白的地方可以隨時聯系我們，尤其是安全閥的安裝一定不要安反，以免引起風機超載，燒壞電機，結合上面2張圖片仔細的安裝就不會出故障。
