山東章丘「三葉羅茨鼓風機」屬于容積式風機，主要的動力來源為電機、柴油機或者電機柴油混合式， 選型的主要參數有風量、壓力、轉速、電機功率等，今天首先和大家分享的知識是其工作原理，該文會從結構形式、工作原理、在結合「三葉羅茨鼓風機」的拆解圖等方面，為大家詳細講解。
一、結構形式
一臺普通的「三葉羅茨鼓風機」，主要由兩部分構成：驅動機和機頭，驅動機是風機的動力來源，可以是電機也可以是柴油機，機頭是風機的主機主要工作組件，通過有規律的運轉，以達到氣體輸送的目的。

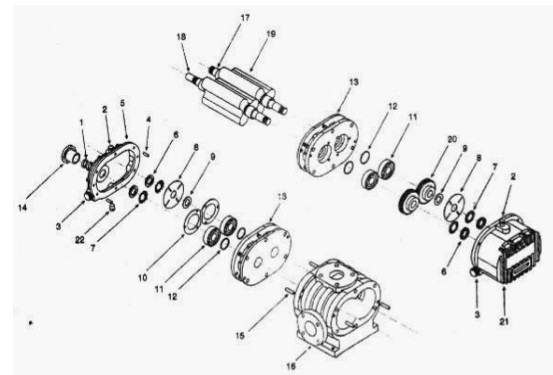

想要了解風機的工作原理，必須對機頭結構有充分的了解，機頭的主要組成部分有：墻板、機殼、主動葉輪、從動葉輪、主動從動齒輪、主副油箱、軸承等，為了大家對羅茨風機的結構有清洗的認知，特意整理了一份結構圖供大家參考，如下所示：
在維修的時候,一定要有一定的流程,對「三葉羅茨鼓風機」不了解的朋友,更應該注意拆卸的注意事項,拆解的時候仔細參考下圖
二、拆卸方法
1.拆卸「三葉羅茨鼓風機」時，應標記所有接頭和配合零件。
2.注意，拆下壞密封墊及調整墊片時不會損壞墊片，并測量其厚度。
3.拆卸拆解的零件，尤其是軸承，應防止生銹和防塵。

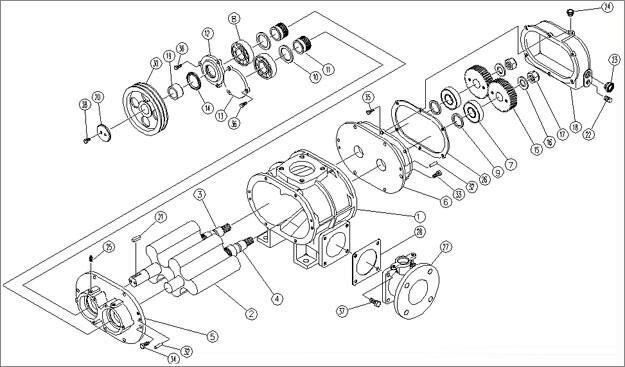

三、部件圖
1.副油箱 2.主動軸軸伸密封 3.軸承座尾端油密封 4.墻板部軸密封 5.主油箱 6.墻板 7.殼體
四、組裝
1.檢查拆下的零件是否損壞。
2.組裝前應清潔零件
3.如果墊圈的任何部分損壞或丟失，則應使用相同厚度和材料的墊圈更換。
總結：以上對「三葉羅茨鼓風機」的原理到拆卸配合(拆解圖)最后到組成一整套的流程介紹，如果大家在拆卸維修的時候可以參考此篇文章，在維修拆卸的時候如有不明白的地方可以隨時咨詢我們廠家。
